線性模組是一種直線傳動裝置,主要有兩種方式。一種是滾珠絲杠和直線導軌組成,另一種是用同步帶及同步帶輪組成。其使用范圍廣,安裝方便,精度高,以為廣大的用戶所接受!省去了自己制作直線運動的機構的具體環節。

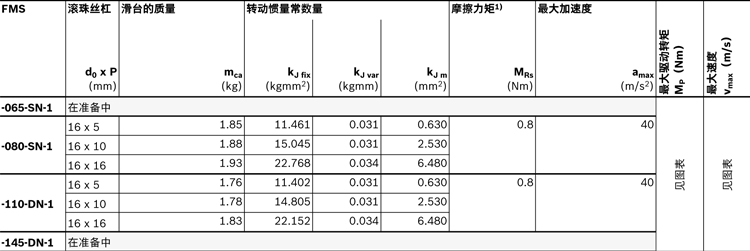

技術數據
一般技術數據
請遵守"計算"章節和"一般技術說明"章節!
1)確保可靠的潤滑分布所需的*小行程。運行條件參見"附加信息"章節。有必要低于時,請咨詢 Bosch Rexroth。型號名稱參見"附加信息"章節
技術數據
驅動數據
請遵守"計算"章節和"一般技術說明"章節!

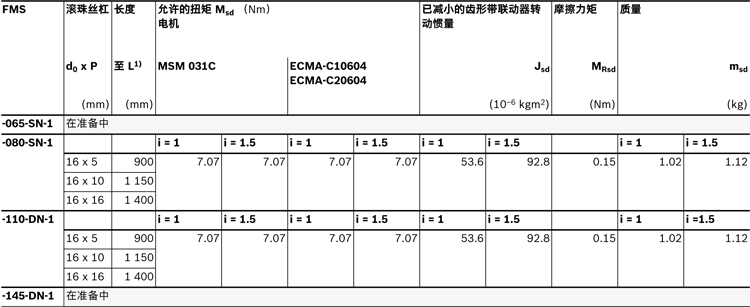

通過齒形帶聯動器安裝電機時的驅動數據
1)根據圖表,對于長度較長的情況,允許的驅動轉矩線性系統由隨長度變化的數值 Mp 決定!
參見"計算基礎"一章。

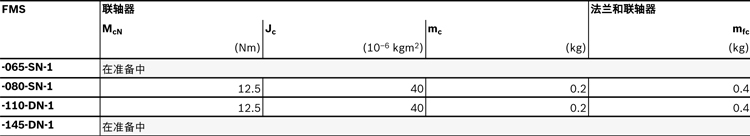

通過法蘭和聯軸器安裝電機時的驅動數據

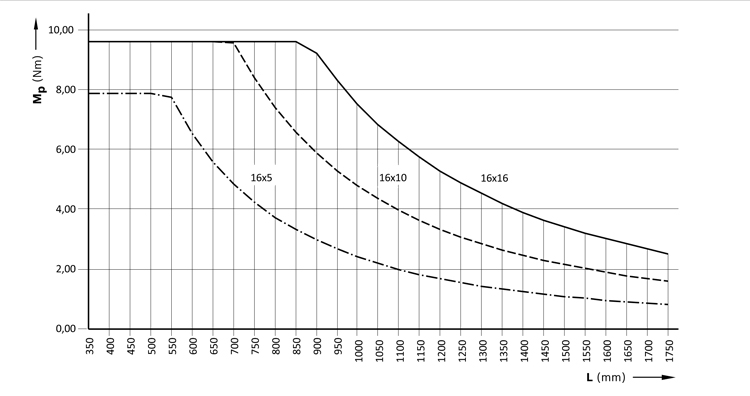

機械裝置的*大允許驅動轉矩 Mp
以下條件下,M p 的數值適用:
水平運行
絲杠軸頸上無徑向載荷
注意所用聯軸器的額定轉矩!

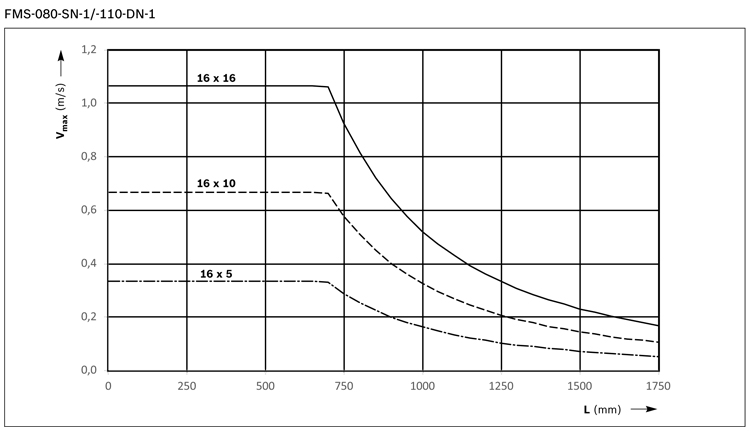

FMS-080-SN-1/-110-DN-1
機械裝置的*大允許速度 vmax
注意電機轉速!
