力士樂滾珠導軌MIS,是專業銑床光柵尺應用使用操作比較復雜等問題,完美解決集中的方案,可以完全替代光柵尺在滾珠直線導軌上面的應用.

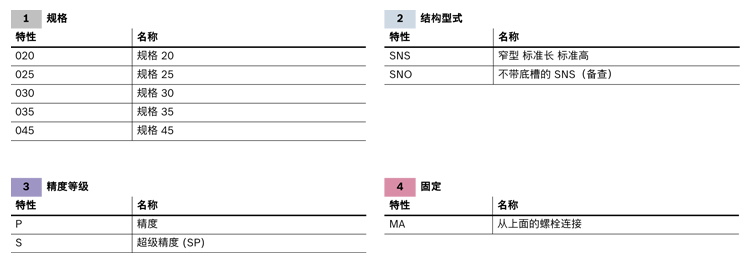

可供設計形式

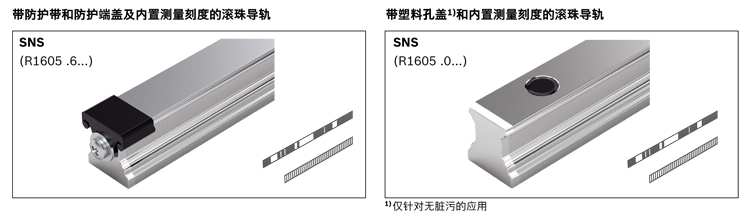

SNS 滾珠導軌 |
尺寸 |
|||||||||
20 |
25 |
30 |
35 |
45 |
||||||
P |
S |
P |
S |
P |
S |
P |
S |
P |
S |
|
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü = 可供的設計型式

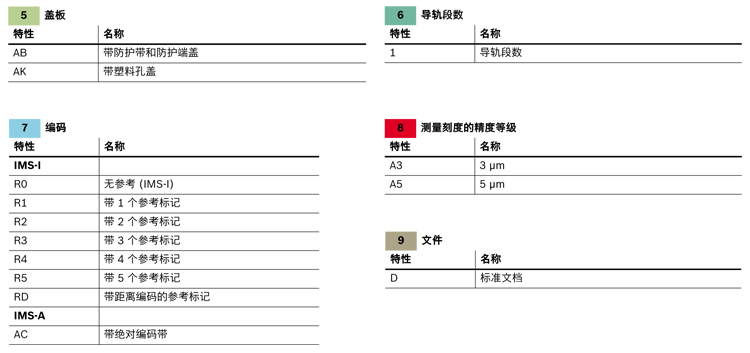

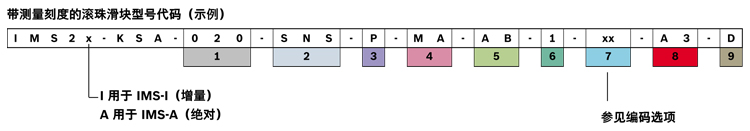

IMS-I

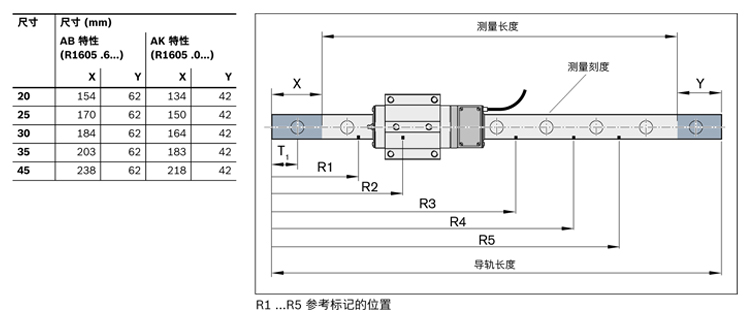

單個參考標記的允許位置 (7 個編碼, 特征:R1 ...R5)
因機械邊界條件,選擇參考標記應按照下圖。在X和Y范圍內不選擇參考標記。也即,針對R1...R5如此確定可能的位置,
以便使其>X且>Y。位置的說明以1mm的步距。
示例:規格20:R1=155mm,Rn =導軌長度-63mm,帶防護帶和防護端蓋(AB)。
各個參考標記之間必須保持10mm的至少間距。
機床、木工機械、激光切割等
